广东国际泵阀展的姐妹展——上海国际泵阀展于2020年8月31日下午召开由上海市供水管理处与上海市供水协会共同举办的华东六省一市智慧水务论坛，下面让我们看看上海浦东建筑设计研究院有限公司公用事业院给排水专业副总工程师——张凌娜分享临港新片区高品质饮用水技术要点与实践。



一.临港新片区高品质饮用水概述



1.高品质饮用水目标



《上海市城市总体规划（2017-2035年）》 2018年1月4日发布

提出到2035年上海市基本建成卓越的全球城市的规划要求。其中，在关于上海市城乡供水体系的讨论中明确提出要“加大二次供水设施改造力度，减少老旧管网二次污染，提高入户水质，满足直饮需求”。

中国（上海）自由贸易试验区临港新片区

国土空间总体规划（2019-2035）



高品质饮用水建设是一项惠民工程

1.为人民群众提升水质

2.为临港打造宜业宜居的魅力都市添砖加瓦

3.为临港自贸区接轨国际，满足世界一流企业、高端人才对高品质饮用水的需求，筑巢引凤带来基础设施保障



总体目标：按照“统筹规划、分步实施、试点先行、区域突破”的基本原则，率先在临港新片区开展高品质饮用水示范区建设，高度凝练经验，形成可借鉴、可复制、可推广模式，为上海市2035年供水规划目标实现提供模板。

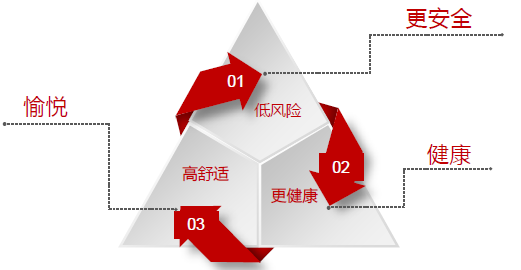

2高品质饮用水的内涵及核心理念



概念：原水经水厂深度处理工艺净化、消毒处理后，通过输配水管网供给用户，各项水质指标满足《生活饮用水卫生标准》（gb 5749-2006）和《上海市生活饮用水水质标准》（db31t 1091-2018）规定的限值要求，安全卫生、感官愉悦、品质优良，可直接饮用的自来水。



澄清：高品质饮用水≠ 直饮水

1.达到《生活饮用水卫生标准（gb 5749-2006）》，是指居民龙头水必须达标，而非水厂出厂水等中间环节的达标。居民龙头水达标，其应该解读为可以放心直接饮用

2.直饮与否取决于用户的选择

3.供水行业需要提供更高品质的饮用水

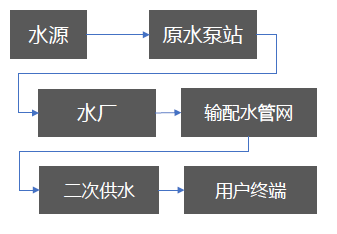

上图为一条完整的直饮水供水链条

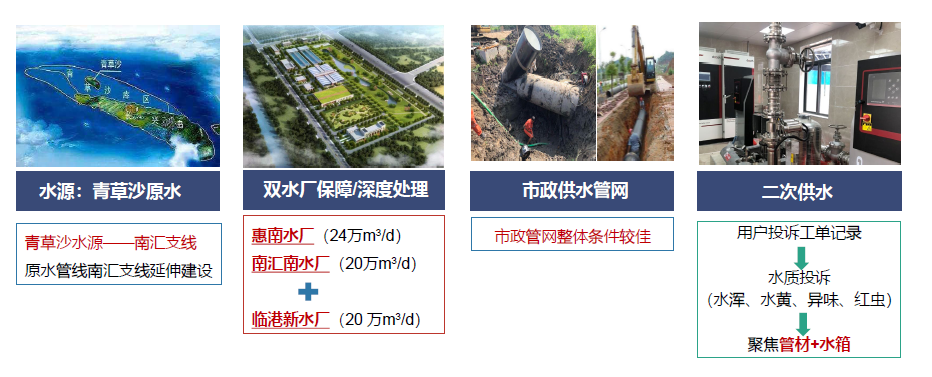

3 临港实现高品质饮用水目标现有基础



住宅小区二次供水设施提标改造是龙头水满足直饮需求的关键环节。



4 高品质饮用水的总体建构

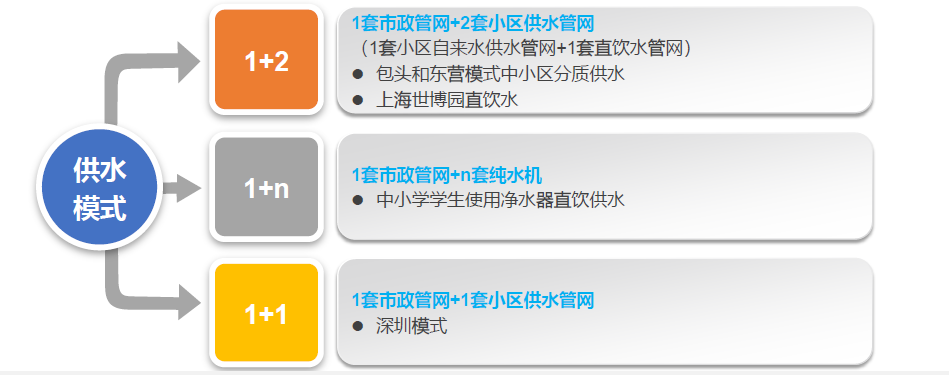

综合考虑一次投资和运维成本，市政直饮供水（1+1）是最经济最可实现普惠的供水模式

饮用水水质提升应该作为普惠制，不能作为少数人的福利

结论：上海的高品质饮用水供水模式，从原水、水厂、管道输送至用户水龙头，要求保障每个环节水质均达到高品质要求，不管是饮用，还是洗澡、洗菜都实行同一标准，全面提升日常饮水和用水的水质。



二.临港新片区高品质饮用水入户工程技术规程

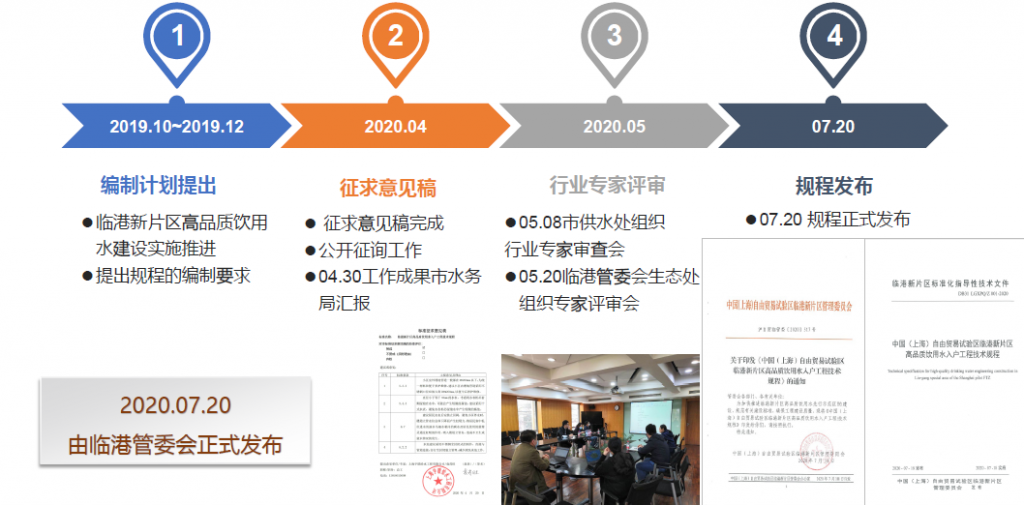

1 规程编制进展



2 适用范围

1.本标准规定了临港新片区高品质饮用水入户工程的设计、施工、验收等各个环节。

2.本标准适用于临港新片区新建住宅供水系统的设计、施工及验收。

3.公共建筑及已建住宅供水系统改造可参照执行。

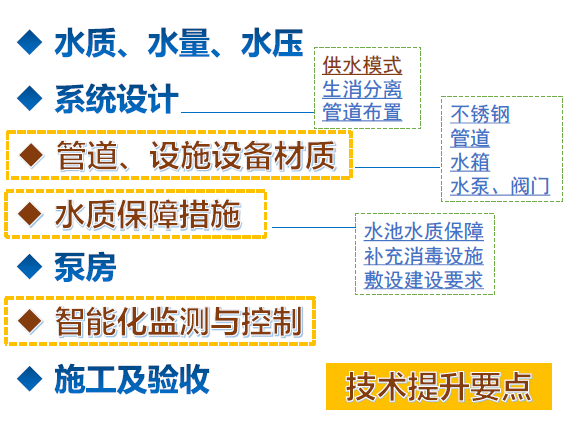

3 主要内容

1.水质，水量，水压：水质为核心。

2.系统设计：在供水安全保障基础上尽量减少供水环节和停留时间。

3.管道，设施设备材质：围绕高品质饮用水的目标，水质保障，用户信任度的角度，提升管道，水箱及配件的材质要求。

4.水质保障措施

5.泵房智能化检测与控制

6.施工及验收

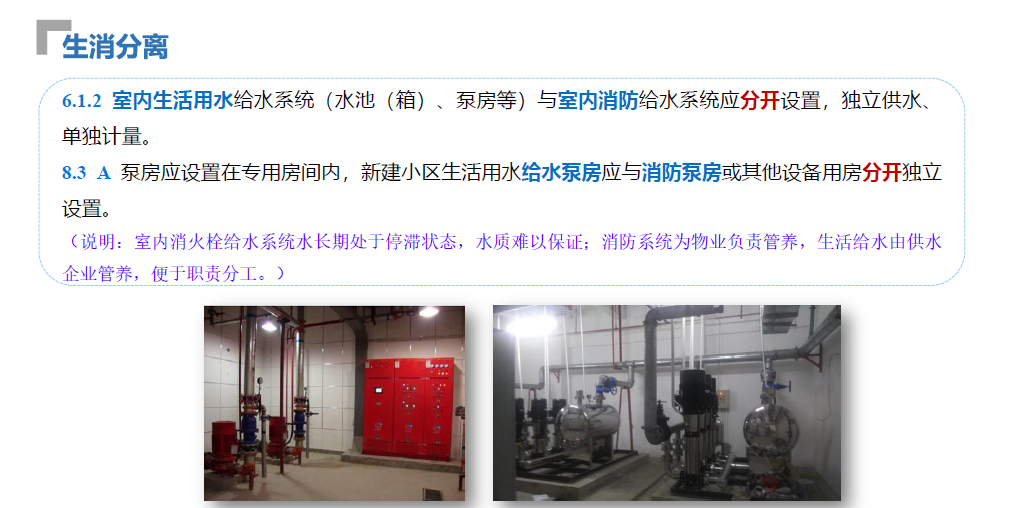

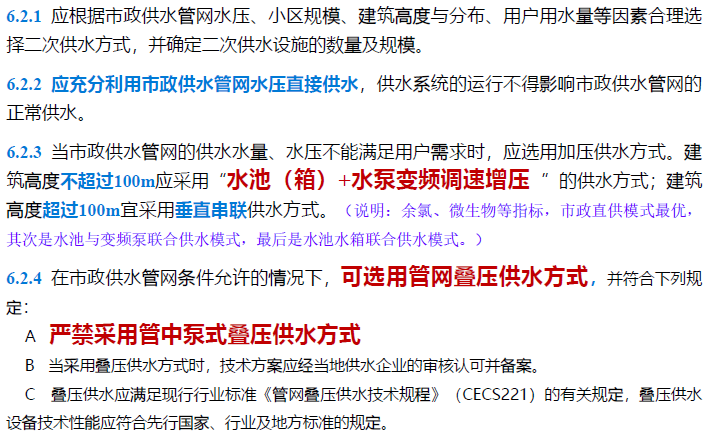

4 系统设计



5 管道、设施设备材质

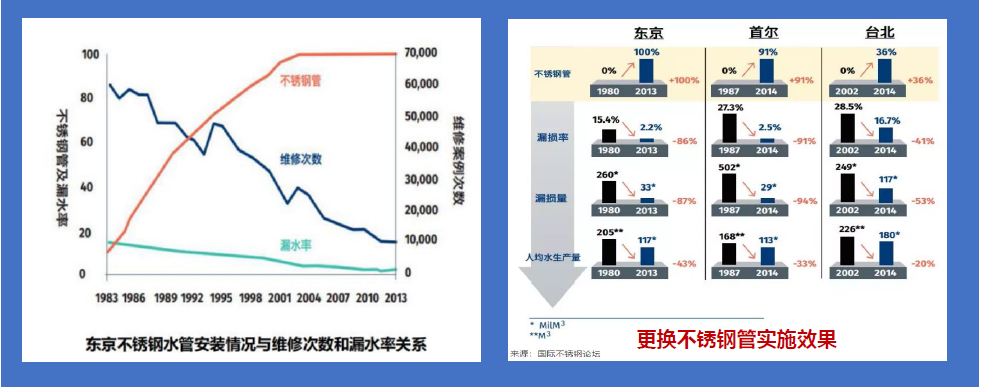

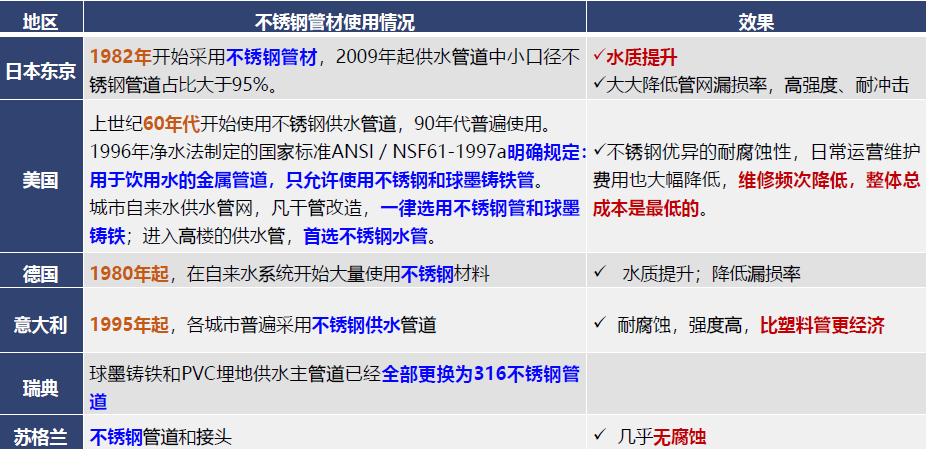

国际先进城市，不锈钢管道已普遍使用



6 水质保障措施

1.水池（箱）应设置补充消毒设备，宜安装在水池（箱）内的出水管；叠压供水设备应预留消毒设施接口。

（说明：《建筑给水排水设计标准（gb50015-2019）》强制性条文：水池（箱）应设消毒设施。）

2.补充消毒设备应选择成套设备，满足安全、卫生、环保，便于安装检修、有效耐用等要求。

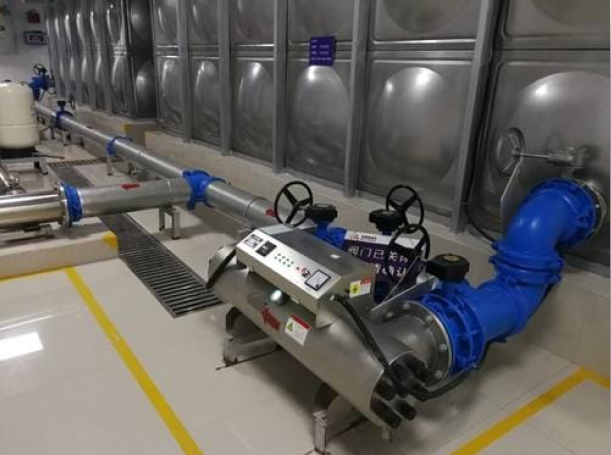

3.补充消毒设备可选择紫外消毒器等。采用紫外消毒器时，紫外线有效剂量不应低于40mj/cm2，并应有自动清洗或易更换功能。

（说明：氯消毒计量控住不好会有消毒副产物；臭氧氧化消毒设备和操作专业、复杂、安全性低；水箱自洁消毒器、光触媒等技术尚不成熟，消毒效率不稳定）



7 智能化监测与控制

1.住宅二次供水设施的设计应满足无人值守运行的控制要求，且应满足供水企业业务信息化管理平台的系统监测、预警需求，实现远端采集数据、设备管理、运行监测、故障报修、辅助决策、维护保养等功能。

2.住宅二次供水智能化管理系统应具备采集及设定泵房设备设施相关运行参数的功能，采集数据参照表9-1。

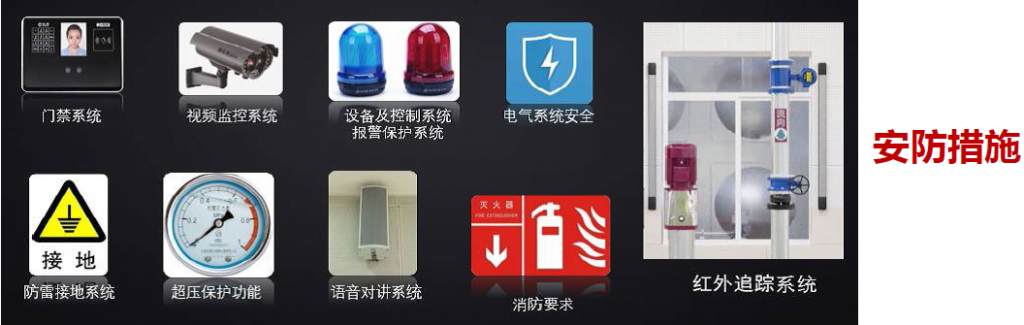

3.泵房应设置视频安防监控系统，并建立泵房与中央监控中心联动机制。

4.控制系统应设置相应密码和权限，界面应采用中英文清晰显示，实施反应和记录设备运行状况。泵房本地控制设备宜具备人机对话功能。



8 施工及验收

1.工程所用材料应有产品合格证书和性能检验报告，应满足现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》（gb/t17219）的规定；进口产品应有中文说明和国家检验检疫部门的认可资料。

2.管道清洗消毒后以及工程验收前，应委托具有资质认证或认可的水质检验机构进行水质检验，并出具正式的检测报告。水质应符合gb5749、db31/t1091的规定。

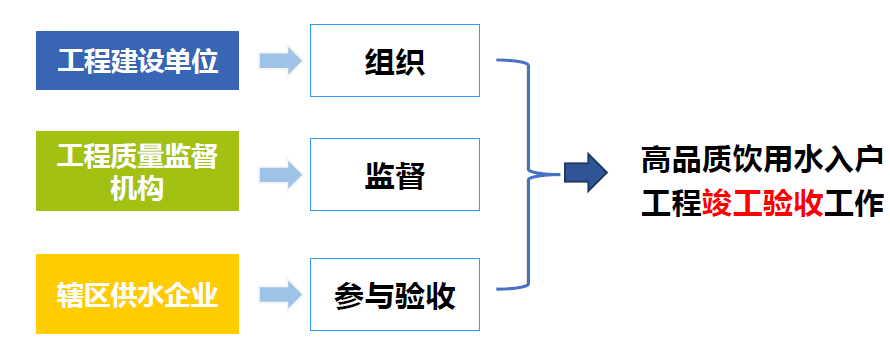

3.高品质饮用水入户工程竣工验收工作由工程建设单位组织，并接受工程质量监督机构监督，辖区供水企业参与验收工作，经验收合格后，放可投入使用。
